★模型製作が上手くなる便利ツール　エッチング★











★模型製作が上手くなる便利ツール

整形ツール　　　　　　　　　　組立ツール　　　　　　　　　　　　　　　　　　　　　　　　　　整形ツール　　　　　　　　　　塗装ツール　　　　　　　　　　改造ツール



◇エッチングパーツ実践講座 ★エッチングパーツとは？プラモデルのディテールアップのための薄い金属製のパーツ。プラスチックでは再現しにくい薄い・細い・小さい部位に使用することが多い。薄い金属板にパーツの形を印刷・焼付けして残す部分を保護してから溶液に浸して、パーツ以外のところを腐食させてつくる。 ★エッチングパーツの切り出しエッチングパーツはプラキットでいうランナーのような枠に付いた状態から切り離して使います。アートナイフを使う場合は硬い台の上で切ると曲がらないで切り出せます。柔らかい台の上で切るとパーツが曲がってしまうので要注意。超精密パーツ切り離し専用ニッパーイノーブやエッチングバサミなどの専用工具を使うとよりキレイに切り出すことができます。プラパーツ用では刃が悪くなるのでＮＧ。 ★ゲートの処理切り出したパーツはゲートが付いたままなので金属用のヤスリでパーティングラインを処理します。タミヤからエッチングパーツ専用のエッチングヤスリが出ています。 ★曲げるエッチングパーツは切り出してそのまま使うものもありますが、多くの場合は折り曲げるなどの加工が必要です。キレイに曲げるには工具を使うと大変便利。角をつけて曲げるにはタミヤのエッチングベンダーやMission Modelsのエッチメイトなどがあります。Ｒをつけて丸く曲げるには、丸ペンチやマルチツールがキレイに仕上がります。 ★エッチングパーツ同士の接着エッチングパーツとエッチングパーツを接着する場合には、位置をしっかりと決めて動かないようにしておくことが重要です。はみ出した瞬間接着剤は塗装後に意外と目立つので、キレイに仕上げるためには「点付け」で瞬間接着剤をつけていくのがオススメ。瞬間接着剤を使うとパーツの多いものもプラモデルのように組み上げられます。 ★プラパーツに組みつける既存のキットにエッチングパーツを追加したキットの場合や、別売りのエッチングパーツを使用する場合などはその取り付け位置がプラキットにモールドされていません。その場合、瞬間接着剤でキット表面に貼り付けるだけの処理となります。位置決めを正確にしたい場合や接着面に強度を持たせたい場合には、プラキット側の取り付け位置に切り込みや穴あけの加工をする場合もあります。切り込み工作にはエッチングソー0.2ｍｍなどが便利です。切り出したエッチングパーツはマスキングテープに乗せるように軽く置き、紛失防止用に箱などに入れると安心。塗装の剥がれや接着強度を考えると、メタルプライマーを塗布するタイミングはエッチングパーツをキットに接着した後がベスト。

ツールの特徴
★ツノダエッチングベンダーロング平型・炭素鋼製の無酸化全体焼入れで非常に丈夫で精度も抜群です。・先端長は72ｍｍなので、1/700スケールなら呉式射出機などの長いパーツにも余裕で対応します。・交換用バネは単品で販売しているなどアフターも充実しています。・非常に精度が高く作りもしっかりしているので、先端はピタリと合います。・エッジが出ているので、手すりなどを直角に曲げる時にも角が美しく決まってくれます。・他にショート細丸型もあります。
KingTTC エッチングベンダーロング平型 MEB-135

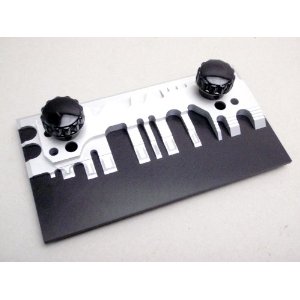

★エッチングベンダー曲げ治具・AFVキットの細長いフェンダーのリブなど、長い直線の加工などに威力を発揮。・プラモデルや鉄道模型のエッチングパーツを正確に曲げるには必須の治具です。・この治具にセットして曲げることにより、正確なパーツに組み上げることができます。・曲げるためのブレードも付属されています。
エッチングベンダー曲げ治具プラモデルエッチングパーツの曲げ加工に便利 140×75ミリ

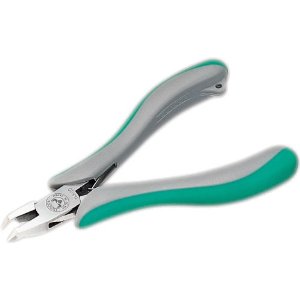

★TSUNODA エッジニッパー 120mm ・サンドイッチ構造の為、長期間の使用でもガタツキない・握るとわかる新形状のエラストマーグリップ・電子模型などの組立などに使用する
TSUNODA エッジニッパー 120mm TM-10

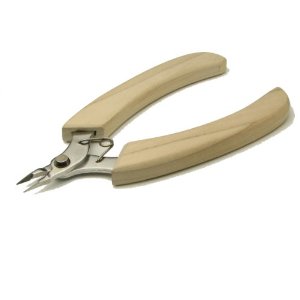

★超精密パーツ切り離し専用ニッパーイノーブ・全てのモデラーにお勧めの工具です。・思った所に刃先が届く!驚異の細薄、軽量化を実現! ・形状・構造・切れ味を追求した極小のプラパーツ・エッチングパーツ専用刃!! ・思った所に手が届く!今までにない機能的な刃先形状!! ・職人技が光る!日本刀の鞘と同じ構造を取り入れた木製グリップ!! ・刃付け作業・柄製作など職人の手作業による完全ハンドメイド品!! ・全長:135mm ・重量:45g ・刃渡り:7mm ・2.2mmの極薄刃を実現。非磁性でサビから守ります・柄は汗を吸い、軽量の「朴の木」を使用
★超精密パーツ切り離し専用ニッパーイノーブ★

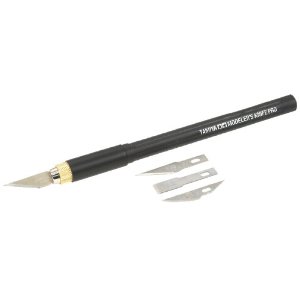

★モデラーズナイフ PRO ・いっそう繊細な切る、削る作業を可能にするモデラーズナイフのハイグレード版。・直線刃3枚、曲線刃2枚、平刃2枚をセット。・グリップは滑りにくく手にしっくりとなじむエラストマー樹脂製。・チャックは金属製で刃の固定も確実です。・3タイプそれぞれの替刃も用意、モデラーズナイフの替刃も使用可能。・保護キャップ付き。・替刃はプラスチックケース入り。
クラフトツールシリーズ No.98 ★モデラーズナイフ PRO★

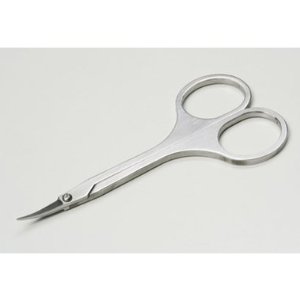

★エッチングバサミ・エッチングパーツの切り離しが手軽に正確にできる・エッチングパーツ切断専用工具としての焼き入れと刃付けがされている。・硬いステンレス製のエッチングパーツも簡単にカットでき、部品を変形させる心配もない。・先が細くカーブが付いている。・刃先を守るキャップ付き。
タミヤクラフトツール ★エッチングバサミ 74068★

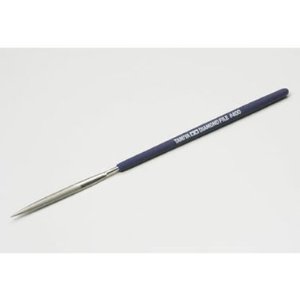

★エッチングヤスリ・エッチングパーツをカットした後に残る切り口のバリを、スムーズに削り落とせるダイヤモンドヤスリです。・切削力と仕上がりのバランスに優れた粒度#400のダイヤモンド微粒子を、ニッケル電着法で強力に固定。・万能ヤスリや紙ヤスリにはない作業スピードを実現しました。・ネイビーブルーのグリップは滑りにくいゾルコーティング仕上げです。
★クラフトツールエッチングヤスリ 74066★

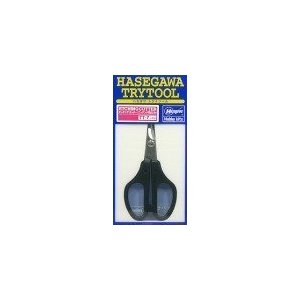

★エッチングカッター・ステンレス製の硬いエッチングパーツも切断可能。・多少厚さがあるエッチングパーツも切れる。・中程にあるパーツは枠をバラしてから作業するとキレイに切れる。
ハセガワ ★エッチングカッター (TT7 )★

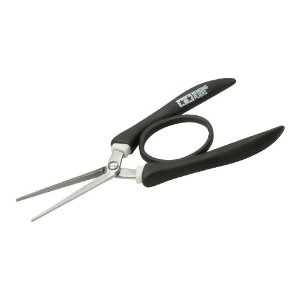

★エッチングベンダー・ラジオペンチのように挟む面にギザギザの滑り止めがあるとパーツを痛めてしまうので、挟む面が平らになっている。・90度以上に折り曲げることもできるように先端が三角形になっている。・挟む面の側面を使うと45ｍｍの長さまでなら一度に折り曲げることができる。・はさむところが短いタイプの「エッチングベンダーミニ」もある。
クラフトツールシリーズ No.67 ★エッチングベンダー 74067★

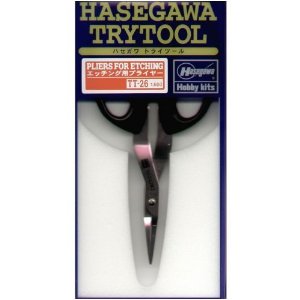

★エッチング用プライヤー・エッチングパーツをつかむツール。・折り曲げ加工やゲートの切り出しのときに便利。・精度が高いので小さなパーツでもしっかりとつかめる。
★エッチング用プライヤー (TT26)★

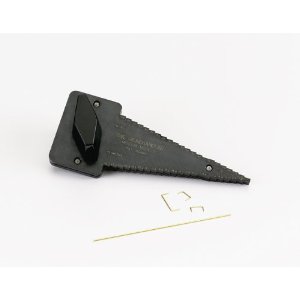

★グラブハンドラー・手すり等の量産工具、Grab Handler｡・AFVキットでは手すりを金属線で作りかえることはディテールアップの定番。・オリジナルのパーツと同じサイズの手すりを作成するのは非常に困難・目盛はｲﾝﾁとﾐﾘの併記対応使用方法 ①キットのパーツにある手すりの接着穴の距離を測るか、手すりパーツを実際にくわえてみて使用する「段」を確認する。 ②段はこまかく設定されているのでちょうどよいところがないということはない。 ③手すりの足の幅が決まったら真ちゅう線などの金属線をしっかりと挟み込み、グラブハンドラーに合わせて両端を曲げれば手すりは完成。 ④ドリルを使って穴を開けて手すりを差し込み接着すればＯＫ。
Mission Models 【MIO-06】 ★グラブハンドラー★

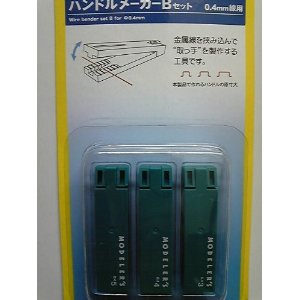

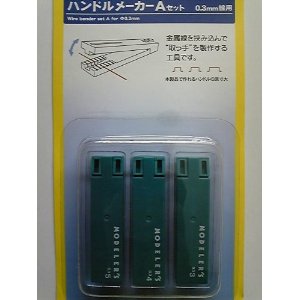

★ハンドルメーカー・金属線を曲げて手すりを製作する工具。・本体につけられた溝に合わせて焼きなました銅線など、柔らかめの金属線をセットして挟み込むことでコの字に曲げて手すりを作る工具。・AとBのセットがあるが、Aは0.3mm径でBは0.4mm径の金属線用。・各3・4・5mmの横幅用3個が1セットになっている。・カットする部位によってはクランク部材も作れる
★モデラーズ　ハンドルメーカー★ Aセット　0.3mm線用						★モデラーズ　ハンドルメーカー★ Bセット 0.4mm線用

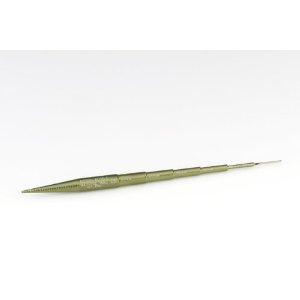

★マルチツール（小）・エッチングパーツを丸く加工するための専用工具。・数種類の径の円柱が組み合わされた工具。・曲げたいカーブの大きさに合う部分を使い、パーツを押し当てて曲げる。・歪みのないキレイな曲線が再現できる。
Mission Models　【MM-07】 ★マルチツール（小）★

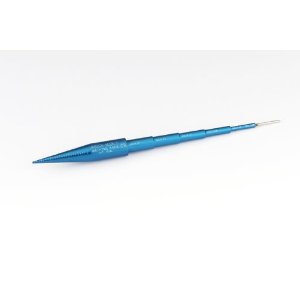

★マルチツール（大）・マルチツールには小と大の2種類がある。・本体はアルミ製。・ひと目で区別できるように小にはゴールドの、大にはブルーのアルマイト処理がされている。・2本そろえればほとんど必要な径は揃うようになっている。
Mission Models　【MM-08】 ★マルチツール（大）★

★エッチメイト3C ・AFVキットの細長いフェンダーのリブなど、長い直線の加工などに威力を発揮。・本体の材質は高精度かつ軽量なエンプラ。・3点支持なのでエッチングパーツの固定がどの場所でも安定し、確実な加工が可能。・バーを反転させ長物のエッチングの折り曲げ加工をする場合もこの3点固定ノブ機構で安心してできる。・本体裏には4点支持のゴムパッドが焼付けてあるので、安定した作業ができる。・ブレードは標準仕様2枚+長物ブレード1枚付き。使用方法 ①エッチメイト中央についている黒いツマミを回して、押さえのプレートを台座から浮かす。 ②次に隙間に加工したいエッチングパーツをはさむ。このときプレートに折り曲げ線がピッタリと合うようにセットする。 ③プレートに折り曲げ線を合わせてツマミを締め込みしっかりと押さえたら、エッチメイトに付属しているオレンジ色のプレートを台座とパーツの間に滑り込ませ、パーツを起こすように力を加えていく。一度に決めようとせず徐々に起こしていくのが歪まずキレイに仕上げるポイント。最後に折り目をしっかりと90°にしたい場合はピンセットのお尻や金属定規などを当てて押せばカッチリと仕上げることができる。一度プレートを外し、180°回して組み合わせると、様々な幅のパーツが押さえられるように加工されている。
Mission Models 【MIO-021】 ★エッチメイト 3C★

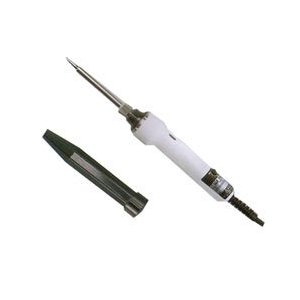

★ハンダコテ・エッチングパーツの接合はハンダを使ったほうが強度が出る。・ＡＦＶなどで車両のダメージの再現をする場合に有効。・温度調節ができるものが望ましい。・融点温度が違うハンダを数種類用意しておく。・複数のパーツを組み合わせるような複雑なハンダ付けの場合、融点温度が高いものから低いものに移行させることで、先につけたパーツが取れることが防げる。・コテ先は細くスルドイほうが作業しやすい。
★goot 温調はんだこて PX-201★

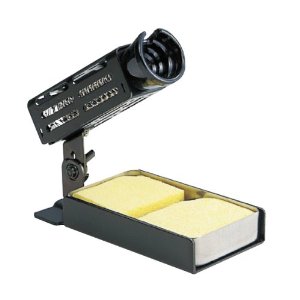

★コテ専用台・ハンダゴテ以外にハンダ付けに必要な道具。・木の板の作業台。・フラックス（融材）。・ハンダ（ヤニが入っていないもの）。・キサゲ筆は金属製のブラシ。・ハンダ吸い取り線はその名のとおり、つけすぎたハンダをしみ込ませ取り除くためのもの。・コデ台
★gooｔこて台こて専用 ST-77★

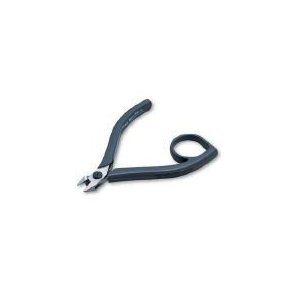

★ニッパープライヤー・業務用配線作業向け。・刃の先端まで公差0.01mmの高精度。・金属線の断面を驚くほど平らに切ることができる。・0.5mmくらいまでなら洋白線もカット可能。
★ニッパープライヤー★ （精密シリーズ）　Ｎ－５７

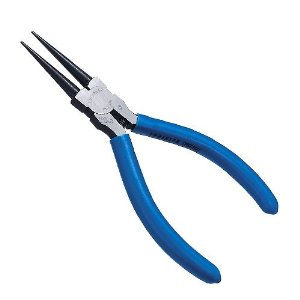

★丸ペンチ・電気配線や修理に使う工具。・金属線や帯状のエッチングパーツの曲げ加工に便利。・先端にテーパーが付いているので、カーブも自在に調整できる。
★エンジニア丸ペンチ PM-06★

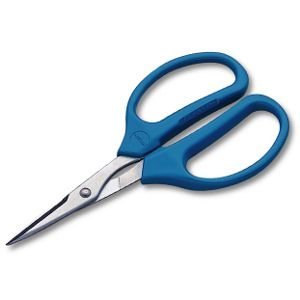

★ヘビースニップ　N-838 ・磨耗に強くなめらかな切れ味を保つハードクロムメッキ仕上げ。・0.5mm厚くらいまでのアルミや真ちゅう板なら簡単に切れる。・ＨＯＺＡＮは業務用をメインに3000種のラインナップを揃える日本の総合工具メーカー。
HOZAN(ホーザン) ★ヘビースニップ N-838★

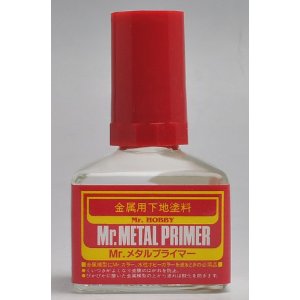

★Ｍｒ.メタルプライマー　ビン入り・金属モデルや金属パーツを塗装する場合の下地塗料です。・金属モデルやパーツにあらかじめ塗ることで、塗料の食いつきをよくします。・金属表面の酸化防止剤としても効果があります。・容量：40ｍｌ
Ｍｒ．ホビー金属用下地塗料 ★Ｍｒ.メタルプライマー★ ビン入り　40ｍｌ　ＭＰ242

2014/6/14更新タイトルどおりエッチングパーツなどの金属パーツの組み立て方の指南書です。最初にエッチングパーツの加工・接着・塗装に関するツールの紹介があります。ここではエッチメイトやその他エッチングベンダーの使い方や、瞬間接着剤・塗装ツールなどがカラー写真でわかりやすく解説されています。また、厚く硬いエッチングパーツは火であぶって自然にさますと軟らかくなるなどの裏技も紹介されています。ＳＨＩＰ編ではドイツレベル1/700ビスマルクの作例が紹介されています。艦船で要になるラッタルや手すり・マストなどのエッチングパーツの組み立てが紹介されています。ＡＩＲ編ではエデュアルド1/48　ＤＨ2とハセガワ1/32紫電改の作例が紹介されています。ＤＨ2はスケルトンモデルの製作で、機銃などにメタルパーツを使用しています。紫電改は20ｍｍ機銃の銃身をメタルパーツに換装しています。ＡＦＶ編ではタミヤ1/35Ⅳ号戦車Ｈ型の作例でメタルパーツのキャタピラの製作を過程ごとに解説しています。また、アスカモデル1/35 Ｍ4Ａ3Ｅ8イージーエイト陸上自衛隊仕様は土浦に展示されている実車のカラー写真とともに作例が紹介されています。
エッチング&金属パーツの教科書 (スケールモデルファン Vol.16)

まったくの鉄道模型用の書籍です。ですが、ハンダ付けの基本の「き」が懇切丁寧に解説されているため、ハンダ付けビギナーにはうれしい資料です。ハンダ付けというと敷居が高いように思われがちですが、やってみると意外と簡単で気楽にできますヨーってなぐあいにゆったりと紹介されています。まずはハンダ付けに必要な道具類の使い方が、その重要度ランキングつきで詳しく解説されています。続いて、作業するさいの注意点なども触れられています。後半は金属製鉄道模型の組み立て方のノウハウの紹介になりますが、金属パーツの加工方法や手すりの自作方法などAFV模型や艦船模型にも十分使えそうなテクニックもわかりやすく解説されています。ツールの紹介だけでなく、製作過程もフルカラーの写真で解説されています。模型のディテールアップには必須となってきたエッチングパーツですので、知っていると役に立つノウハウが満載です。
鉄道模型ハンダ付け入門

「悩みスッキリ解消！マルチマテリアル攻略大作戦」の特集です。「プラパーツとはことなるエッチングやメタルパーツなどの扱い方に悩んでいる方にお送りする工作講座」というサブタイトルどおりレジンパーツや金属パーツの付けかたなどが解説されています。 ★エッチングパーツ実践講座・・・エッチングパーツの切り出し・折り曲げ・接着の基本から扱い方のツボまで解説。作例はモデルファクトリーヒロ1/700戦艦大和・ハセガワ1/72Ju88A-8「バルーンケーブルカッター」 ★ホワイトメタル/レジン/金属パーツ実践講座・・・金属/レジン製パーツの基本的取り扱いから、新素材光造形パーツまで解説。 ★ラク楽！ディテール表現シート実践テクニック・・・タミヤのAFV用コーティングシートの切り出し・貼り付け・末端処理のテクニックや、木製甲板シートの貼り方などが解説されています。作例はタミヤ1/35Ⅳ号戦車J型とアオシマ1/700山城1944が紹介されています。後半にはピットロード1/35日本海軍陸戦隊ヴィッカース・クロスレイM25四輪装甲車のジオラマ風作例が5ページ紹介されています。
MODEL Art (モデルアート) 2013年 04月号 [雑誌]
